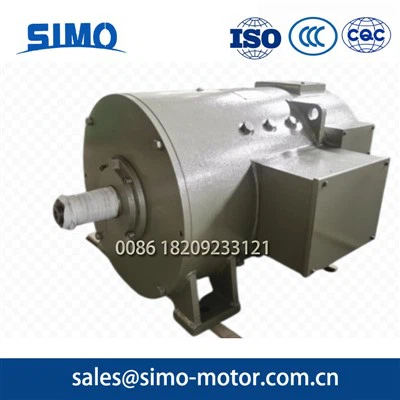

Zzj - 806-22.4 KW zamjena DC čelična biljka motora

ZZJ -800 DC motor za pomoćni krumpir glavni je proizvod, proizveden u okviru međunarodnog IEC-a {-34-13 za "Elektromote za pomoćne električne opreme" . to može izdržati četverokreće, zaustavljanja i česte preokreti u otežanim i ponavljajućim preopterećivanjem Torques . Koristi se za radne tablice valjka, uređaje za pritisak, napetosti za zatezanje, makaze i ingot dizalice itd.

Ova serija motora ima okruglu strukturu, dobru rasipanje topline, a može izdržati pulsirajuće strujne i brze promjene u trenutnim dimenzijama i ugradnjom serije 600, dok je razina snage veća od 600 serija, dostižući međunarodno naprednu razinu . izolacijska klasa motora Pouzdana struktura izolacije i impregnacijsko proces se usvajaju kako bi se osigurala stabilna izolacijska performansa i dobru rasipanje topline . Postanak opskrbe generatorom, a i za statički ispravljač za napajanje . kada se ispravljačkim napajanjem povezuje prema trofaznoj potpuno kontroliranom krugu mosta, mogu se izbjeći dugoročno i dobru operaciju .

Primjer: zzj - 806

ZZJ: DC motor za pomoćni rolni mling pogon

8: Serijski kod

06: Broj okvira motora

3.1 Podaci u tablici tehničkog parametara trebaju se koristiti pod sljedećim uvjetima:

Nadmorska visina .: ne veće od 1000m.

b . Temperatura ambijentalne zrake: -30 stepen do +40 stepen .

C . Radno okruženje: ne treba sadržavati kisele, alkalne ili druge gasove koji su korozivni za izolaciju .

D . Cycle: S1 - kontinuirana dužnost sa vanjskim ventilacijom, s 2 - kratkoročnoj dužnosti (potpuno zatvorena), s {3 - povremena periodična dužnost (potpuno priložena), (stopa trajanja opterećenja FC =30%)

E . Krug za armaturu i uzbuđenje: Može se napajati statičkim ispravljačkim napajanjem, a pogodan je i za napajanje iz DC generatora .

F99. Performanse: Performanse ove serije motora zadovoljava zahtjeve GB 5227-85 ("DC motori za pomoćne diskove za kotrljanje") .

3 . 2 Motorni standardni nazivni naponi: 220V, 440V . Nivo ostalih napona mogu se pregovarati sa našom kompanijom.

3 . 3 Nazivna brzina motora treba u skladu sa specifikacijama u tehničkom listu podataka u skladu sa karakteristikama motora . naponski motor 220V treba biti u stanju da se reguliše brzinom napona.

3 . 4 Kad se motor napaja dc napajanje bez očiglednih pulsacija (i {{. e {{{., a koristi se u okviru ocijenjene izlazne energije i određenog rasta zraka, mereno metodom termometra, ne smije prelaziti 75k ili metodom otpora, ne smije prelaziti 110k . Porast temperature komutatora, mjereno metodom termometra, ne smije prelaziti 85 stepeni C.

3 . 5 za ventiliranu kontinuiranu dužnost (S1) ili potpuno priloženu kratkoročnu carinu (S2) sa mašinom za uzbuđenje himulativnog konstruiranog DC motora iznosi oko 50% serija i 50% pretvorbe anikulacije.

3.6 za ventiliranu kontinuiranu dužnost (S1) ili potpuno priložena kratkokratna dužnost (S2) sa automatom {1- sat vremena, brzina regulacije brzine DC motora ne smije prelaziti sljedeće specifikacije:

3 . 7 Tijekom određenog perioda trčanja, sa hladnim radnoj varijacijama brzine, vanjsko ventilirani DC motor ne bi trebao prelaziti 15% nazivne brzine, a ne smije prelaziti 20% nazivne brzine, nazivnog napona i nazivne struje, ne treba biti veća od 7,5% nazivne brzine.

. 8 zzj -810 Motori i više opremljeni su kompenzacijskim namotajima.

3 . 9 Motor se pruža priključci za uzemljenje označene simbolima uzemljenja.

4.1 Obrasci zaštite motora i strukture instalacije:

A . Obrazac za zaštitu serije:

Potpuno zatvoren: IP44

Ventilirano: IP23

b . Metoda instalacije u skladu je s nacionalnim standardom GB 997-81 kao imb 3. druge metode instalacije mogu se pregovarati odvojeno sa našom kompanijom .

4.2 Metode hlađenja:

Potpuno zatvoreni motori imaju dvije vrste hlađenja: prirodno površinsko hlađenje kućišta (IC0040) i prisilno hlađenje zraka vođeno unutarnjim ventilatorom (IC0041) .

Ventilirani motori imaju tri vrste hlađenja: kanalirani otvor za zrak i utičnicu za prirodnu zraku (IC17), kanalizirani otvor za dovod zraka i kanalizirana zraka (IC37) i oni koji su opremljeni nezavisnim puhalom (IC16) .

Potrebna zapremina zraka za hlađenje za svaku veličinu okvira (vidi tablicu)

. 3 Lokacija terminalne kutije: Gledana sa glavnog kraja pogona, nalazi se na desnoj strani okvira . ako je potrebna lijeva strana ili vrh, molim vas, posavjetujte se sa našim kompanijama odvojeno.

. 4 Motor može biti opremljen generatorom tahometra i dodacima na kraju pomoćnog pogona.

{. 5 Motor ima dvostruki konusni dodatak osovine, sa standardnim konusom od 1: 10. ako je potreban ekstenzija osovine od 1: 9, ili ako se ukupna dužina motora mora promeniti, posavjetujte se sa našim kompanijama zasebno.

4 . 6 Motorov prijenos povezan je fleksibilnim spojnicom . pažljivo usklađivanje je potrebno tokom montaže.

. 1 Prije narudžbe, obratite se katalogu proizvoda i pojasnite model proizvoda, specifikacije i druge podatke . ako se pojave na našem društvu, molimo vas da se pojave na našem društvu, molimo vas da se nakon sporazuma popisuju na našu kompaniju . formalni ugovor ili ugovor o suđenju.

. 2 Prilikom naručivanja, navedite model motora, snage, napona, brzina, ciklusa za brzinu, konstrukcijsku tip, metodu hlađenja, metodu uzbuđenja, pobudu, izlazno / terminalno mjesto i imena dodataka i rezervnih dijelova.

. 3 Ako je operativno okruženje posebno i potreban je vlažni topljivac, navedite "th" nakon originalnog broja modela.

ZZJ -800 DC motor za pomoćni rolni moment, maksimalni radni moment za rad nakon podešavanja napona za odvojeno (ili shunt) uzbuđeni motor za 220V (ili 230V) . Pogledajte sliku 1 za referencu .

Slika 2:Maksimalni operativni moment nakon uredbe za oslabljenje polja 220 (230) V, zasebno (ili shunt) uzbuđen istosmjernim motorom .

 Za zZJ -800 Mill motori za kotrljanje DC-a koji rade pod potpuno zatvorenim povremenim dužnostima (S3), pogledajte sliku 3 za izlazne motore za ranu u različitim ciklusima opterećenja (FC) za izlaznu energiju ostalih (shont) pod raznim ciklusima u različitim ciklusima koji rade u potpunom priloženom povremenom dužnosti (S3) .

Napomene:

Prilikom zasebno uzbuđene motore mora se priključiti na nazivni napon prije spajanja armaturnog kruga . da biste izbjegli poljski krug da biste izveli vanjski ventilator za ventilaciju i otvorite vazdušni put u isto vrijeme kada se napajate napajanje pobuđivanja da biste izbjegli termičku štetu na motor .

. 4kw zamjenska DC postrojenje za motore - vaš optimalni izbor . za detalje, obratite se sales@simo-motor.com.cn.
